Qu'est-ce que les scanners manuels de tableau progressif
Les scanners manuels en réseau progressif sont des dispositifs de test ultrasoniques portables exploités à la main, utilisés pour inspecter les soudures, les matériaux composites, la cartographie de la corrosion, etc. Par rapport aux scanners automatisés, ils offrent une plus grande flexibilité, un coût moindre et une adaptabilité aux géométries complexes. Vous trouverez ci-dessous des catégories courantes et des produits représentatifs des scanners manuels à réseau progressif disponibles sur le marché.
Produits principaux des scanners manuels en phase de réseau
Testers de tableau progressif manuel à usage général
- Prise en charge de plusieurs modes de test, y compris PAUT (Test Ultrasonic Tests en cours), TOFD (diffraction du temps de vol) et UT conventionnel (tests ultrasoniques).
- Conception portable, adaptée aux inspections sur place.
- Souvent compatible avec les encodeurs en option pour l'enregistrement du chemin de balayage.
01
Dispositifs de tableau à main compacts
- Ultra-léger (<2 kg), suitable for confined spaces or elevated work.
- Interface simplifiée pour un fonctionnement rapide.
02
Scanners manuels dédiés (avec encodeur)
- Poussé à la main mais intégré aux encodeurs pour le suivi de la position.
- Compatible avec diverses sondes de tableau en phase (linéaire, matrice, secteur).
03
Scanners manuels de qualité médicale et de recherche
- High-frequency probes (>10 MHz) pour l'imagerie structurelle détaillée.
- Généralement associé à un logiciel d'analyse spécialisé.
04
Comparaison avec les scanners automatisés
| Comparaison | Scanners manuels | Scanners automatisés |
|---|---|---|
| Coût | Faible | Haut |
| Efficacité | Opérateur | Entièrement automatisé, plus rapide |
| Flexibilité | S'adapte aux formes complexes | Nécessite des pistes / accessoires personnalisés |
| Cohérence des données | Sensible à l'opérateur | Très reproductible |
Types de scanner manuel de réseau phasé
Mini scanner en réseau progressif
Le mini-scanner en réseau phasé est principalement utilisé pour la détection ultrasonique de réseau phasé des surfaces incurvées et des soudures plates plates. Il est équipé d'un cadre de serrage de sonde à largeur réglable et d'un encodeur à rouleaux. Le cadre de sonde peut être facilement démonté pour faciliter l'utilisation de trames de serrage personnalisées.
Scanner d'angle réglable TOFD DOUBLE
Le scanner d'angle réglable TOFD Double-Poles est principalement utilisé pour la détection TOFD des soudures circonférentielles de tuyaux avec un diamètre de 114 mm et plus, la détection TOFD de soudures plates plates et la détection TOFD de coutures longitudinales de tuyaux de diamètre plus élevé que ou égal à 500 mm. Il est équipé de 4 paires de cadres de sonde TOFD. L'angle du cadre du scanner peut être plié latéralement, qui est utilisé dans les scénarios de couture longitudinaux. La tige du porte-sonde peut être tournée dans la direction circonférentielle, modifiant ainsi l'angle du support de sonde, et peut être utilisée pour l'inspection circonférentielle des petits pipelines. Équipé de 4 ensembles de roues magnétiques fortes et de dispositif de freinage intégré.
Scanner d'angle réglable à pôle TOFD
Le scanner d'angle réglable à pole TOFD est principalement utilisé pour la détection TOFD des soudures circonférentielles de tuyaux avec un diamètre de 114 mm et au-dessus, la détection TOFD de soudures plates plates et la détection TOFD de coutures longitudinales de tuyaux avec un diamètre de plus de plus de 500 mm. Il est équipé de 3 paires de cadres de sonde TOFD. La paire inférieure de trames de sonde est utilisée pour les tuyaux minimaux de φ114 mm dans la direction circonférentielle. L'angle du cadre de balayage peut être plié à 90 degrés. Il est équipé de 4 paires de roues magnétiques fortes et possède son propre dispositif de freinage.
Scanner portable en phase
Le scanner portable en phase de réseau est principalement utilisé pour la détection ultrasonique de réseau phasé des soudures circonférentielles de tuyaux avec des diamètres supérieurs ou égaux à φ114 mm ou des soudures plates plates. La forte roue de course magnétique est plus pratique à utiliser sur les tuyaux magnétiquement perméables. L'encodeur est intégré. Il est équipé d'un cadre de serrage de sonde de largeur réglable latéralement, adapté aux coins de largeur 30-50 mm.
Scanner manuel PAUT (type de chaîne)
Le scanner manuel PAUT (type de chaîne) est principalement utilisé pour la détection à ultrasons des soudures circonférentielles de tuyaux de diamètre de 500 mm -1422 mm. Équipé de 2 porte-sondes à réseau phasé et de 2 supports de sonde TOFD. Il est équipé d'une piste d'aspiration pour les conseils de balayage, et un nombre approprié de liaisons de chaîne peut être sélectionné pour une utilisation combinée en fonction des spécifications de diamètre du tuyau détectées.
Scanner manuel de tableau en phase (avec piste)
Le scanner manuel de réseau en phase (avec piste) est principalement utilisé pour la détection à ultrasons à réseau phasé des soudures circonférentielles de crosse de tuyaux avec un diamètre de plus ou égal à 200 mm et les soudures à bout de plaque plate. Il est équipé d'un support de sonde et d'un encodeur à rouleaux. Une variété de spécifications différentes des supports de sonde peut être sélectionnée librement en fonction des besoins de détection, et la piste magnétique configurée standard est utilisée pour le guidage de numérisation.
Pourquoi nous choisir
Wuhan Zhongke Innovation Technology Co., Ltd., abrégé sous le nom de "Zhongke Innovation", est une entreprise scientifique et technologique et un fabricant d'équipements de test non destructifs avec des droits de propriété intellectuelle indépendants. Zhongke Innovation s'est engagée à fournir aux utilisateurs du marché divers types de solutions et de produits d'essai non destructifs tout-terrain, efficaces, stables, fiables, sûrs et respectueux de l'environnement, tels que les industries, l'industrie chimique, la métallurgie, la puissance électrique, la puissance de la qualité, la qualité de la qualité de la qualité, la qualité de la qualité, la qualité de la qualité, la qualité de la qualité, la qualité destinées, la qualité destinées, la qualité destinées, l'aménage Continuez à augmenter les avantages sociaux.
Wuhan Zhongke Innovation Technology Co., Ltd. a dépassé GB / T 19001-2016 / IS09001: 2015 Certification du système de gestion de la qualité internationale. La conception et la fabrication des produits sont mises en œuvre en stricte conforme à la norme de qualité internationale pour garantir une technologie de produit avancée et une excellente qualité. Selon les caractéristiques d'utilisation des produits de test à ultrasons, des températures élevées / basse, de l'huile lourde et un bruit élevé et d'autres mauvais environnement de service externe, la société adopte plusieurs conceptions humanisées pour réaliser un fonctionnement simple du produit, des résultats précis de tests et une durée de vie longue pour améliorer le sentiment d'application de l'utilisateur.
Profil de l'entreprise
En 1988, Zhongke Innovation a adhéré au concept commercial de "la technologie de tête, basée sur l'intégrité, de haute qualité et d'efficacité, l'innovation progressive" pour prendre les devants dans la recherche, le développement et la fabrication de l'équipement de test ultrasonique numérique de la Chine. Après environ 30 ans d'innovation continue et d'application de marché, la société a maintenant été développée en une entreprise comparative avec la plus excellente capacité d'innovation technologique, la force complète de l'entreprise la plus puissante, le système de variétés de produits le plus complet et le plus grand groupe de clients d'applications dans l'industrie des tests non destructeurs à ultrasons chinois. De plus, l'entreprise possède plusieurs systèmes de produits de base qui mènent la direction de développement de la technologie de test non destructive ultrasonique de la Chine, y compris l'équipement de test conventionnel, l'équipement de test d'imagerie haut de gamme et toutes sortes d'équipements de détection automatique pour former l'ensemble de la disposition de la chaîne de l'industrie, de l'entraînement manuel portable au système complet de détection automatique et de la conception, de la recherche, du développement, de la fabrication à l'installation et à la débogage du terrain. Les indicateurs de performance de tous les produits de test de base ont atteint le niveau avancé international et se conforment complètement aux normes de certification de l'institution de test de l'UE.
Slogan d'entreprise
Le slogan d'une entreprise est la caractéristique la plus importante d'une entreprise et de ses produits.
L'entreprise est enracinée dans le Wuhan Institute of Physics and Mathematics, Chinese Academy of Sciences. Fondé en 1988, il fait plus de 30 ans depuis. C'est le fondement de l'entreprise.
Plus que l'innovation: l'entreprise continue de progresser dans l'innovation des produits et des solutions et continue de fournir au marché des produits et solutions fiables de pointe; C'est la marque de marque de l'entreprise.
"Zhongke Innovation" est l'abréviation de l'entreprise. C'est la publicité de la marque de l'entreprise, qui signifie également que la Zhongke Innovation Company ne restera pas dans le berceau de son ancien honneur, mais progresse et se développera à cause de l'innovation.
FAQ
Q: Quel est le prix de vos produits?
R: Le prix dépend de la quantité de commande, des spécifications du produit et autres. Pour vous fournir un devis précis, veuillez fournir vos exigences détaillées et nous vous répondrons à un prix raisonnable.
Q: Offrez-vous un service après-vente?
R: Oui, nous fournissons un service après-vente complet. S'il y a des problèmes de qualité ou des problèmes avec les produits après la livraison, n'hésitez pas à nous contacter. Nous fournirons des services de retour, de remplacement ou de réparation en fonction de la situation.
Q: Vos produits sont-ils certifiés?
R: Certains de nos produits ont été certifiés selon les normes internationales, telles que [CE, ISO, FDA, etc.]. Si vous avez besoin de certifications spécifiques ou de rapports de test, n'hésitez pas à nous contacter et nous pouvons vous aider à fournir les documents pertinents.
Q: Comment gérez-vous l'expédition et la logistique?
R: Nous proposons diverses méthodes d'expédition, notamment le fret maritime, le fret aérien et la livraison express. Nous choisirons la méthode d'expédition la plus appropriée en fonction de la quantité de commande, de la destination et de vos exigences. Pour les grandes expéditions, le fret maritime est le choix le plus économique, tandis que le fret aérien ou l'expédition express peut être plus approprié pour les commandes urgentes. Les frais d'expédition seront calculés en fonction du poids, du volume et de la destination des marchandises.
Q: Comment garantissez-vous la qualité de vos produits?
R: Nous suivons strictement les normes internationales de gestion de la qualité pendant la production, et tous les produits subissent une inspection et des tests de qualité approfondis avant l'expédition. Nous pouvons fournir des certificats de qualité ou des rapports de test pertinents en fonction de vos besoins. Si vous trouvez des problèmes de qualité à la réception des marchandises, nous gérerons les rendements ou les échanges conformément à notre accord.
Q: Puis-je trouver vos produits sur votre site Web?
R: Oui, notre site Web affiche nos principales catégories de produits et spécifications. Vous pouvez parcourir les informations du produit ou contacter directement notre équipe de vente pour des descriptions de produits plus détaillées.
Q: Puis-je visiter votre usine?

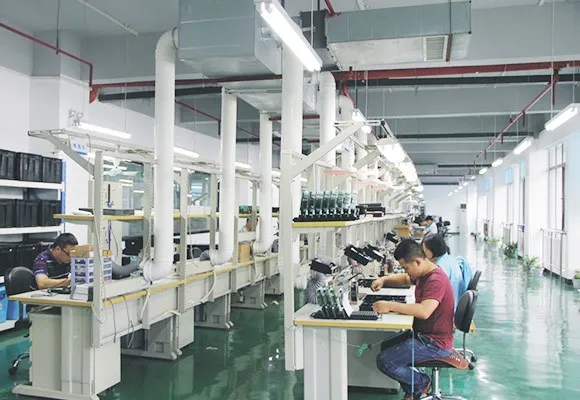

R: Bien sûr. Nous accueillons les clients à visiter notre usine. Nous pouvons organiser une visite de notre processus de production et de notre système de contrôle de la qualité. Veuillez nous faire savoir à l'avance afin que nous puissions prendre les dispositions nécessaires.
Q: Comment assurez-vous des prix compétitifs?
R: Nous offrons des prix compétitifs en tirant parti des achats en vrac, en optimisant les processus de production et en maintenant des partenariats à long terme avec les fournisseurs. De plus, nous assurons une qualité de produit cohérente, fournissant des produits de haute qualité dans une gamme de prix raisonnable.
Nous sommes bien connus comme l'un des principaux fabricants et fournisseurs de scanner manuel en Chine. N'hésitez pas à acheter un scanner manuel de haute qualité fabriqué en Chine ici à partir de notre usine. Pour un service personnalisé, contactez-nous maintenant.
