Description des produits

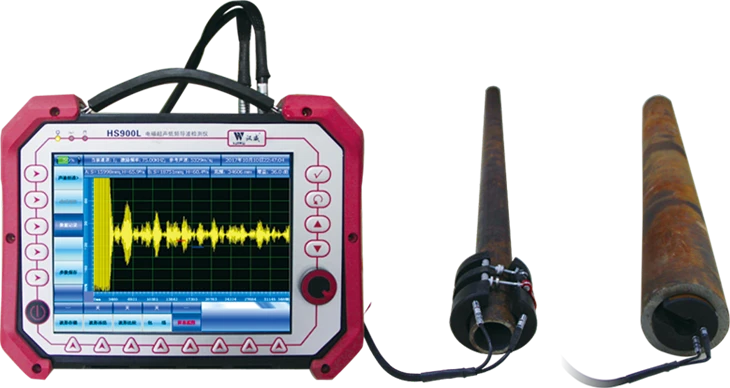

Le détecteur d'ondes guidés à basse fréquence à ultrasons électromagnétiques HS900L est conçu comme un outil pour détecter les ondes guidées en utilisant la technologie électromagnétique. Il fonctionne sans avoir besoin de broyage ou de couplage, et a une longue distance de transmission (jusqu'à 300 m) et une efficacité de détection élevée.
Fonctionnalité de performance
● Idéal pour l'inspection non destructive de la corrosion interne et externe sur une longue distance dans les pièces ciblées comme les câbles en acier, les barres d'acier et les composants en acier filetés.
● Caractérisé par sa conception intégrée, cet appareil possède une structure légère et compacte, garantissant une portabilité sans effort.
● Capable de transmettre des signaux directionnellement (à la fois vers l'avant et à l'envers) ou bidirectionnellement, aucun agent de couplage n'est requis.
● Équipé d'une configuration à double canal, ce système permet une réception et une transmission indépendantes via deux canaux distincts. Alternativement, la direction peut être manipulée en ajustant les paramètres de phase.
● Avec la fonction de la courbe de dispersion de sélection de mode d'onde guidée par ultrasons.
● Incorporer une gamme de fonctions, notamment 64- Commandez le filtrage numérique des signaux d'écho, la réduction du bruit basée sur les ondelettes et la moyenne numérique.
● Incorporer une fonction d'étalonnage automatique pour la vitesse du son d'onde guidée.
● Mettre en vedette la possibilité d'effectuer l'enregistrement et la préservation des données complètes, ainsi que la fonction d'analyse en temps réel.
● Le câble de connexion entre l'instrument et la sonde adopte une structure blindée, qui a une capacité anti-interférence plus forte.
● Résultats des tests de sortie et rapport de statistiques de défaut.
Transmettre des paramètres
|
Le nombre de canaux |
1-2 pièce |
|
La forme de pouls d'excitation |
Type bidirectionnel orthogonal |
|
Nombre d'impulsions d'excitation |
1-20 pièce |
|
Fréquence d'impulsion d'excitation |
10khz - 150 khz |
|
Intensité d'impulsion d'excitation |
300V - 500 V |
|
Courant d'impulsion d'excitation |
25A |
Paramètres de réception
|
Saisir |
Entrée différentielle |
|
Résistance à l'entrée |
1KΩ |
|
Fréquence de répétition |
5hz - 50 Hz |
|
Fréquence d'échantillonnage / bits |
20 MHz / 14 bits |
|
Gamme de bande passante |
10khz - 150 khz |
|
Méthode de détection |
Détection complète, détection positive, détection négative, RF |
|
Plage de détection |
Incidence de l'interface zéro - 300 m |
|
Réglage de la plage incrément minimum |
0. 1mm |
|
Gamme / incrément de gain |
8 0 db / 0. 1 db, 2. 0 db, 6.0 dB |
|
Bruit d'entrée équivalent |
<80nV/√Hz |
Paramètres de l'instrument
|
Taille de l'instrument |
250x180x75 (mm) |
|
Poids de l'instrument |
2,7 kg (y compris la batterie) |
|
Taille d'écran |
8,4 pouce |
|
Résolution d'écran |
800x600 |
|
Stockage de données |
Stockage interne 64 Go, USB externe peut être directement stocké |
|
Interface d'extension |
USB2. 0, lan, vga |
|
Alarme |
1 |
|
Alimentation / batterie |
DC (DC15V / 6A) |
|
Durée de vie de la batterie |
Travailler en continu pendant plus de 6 heures (alimenté par la batterie au lithium) |
|
Température de fonctionnement |
(-10-40) degré (valeur de référence) |
Application
Le HS900L convient à la détection de pipelines aériens à longue distance, de ressorts d'extension et de pipelines en acier en carbone.
