Description des produits

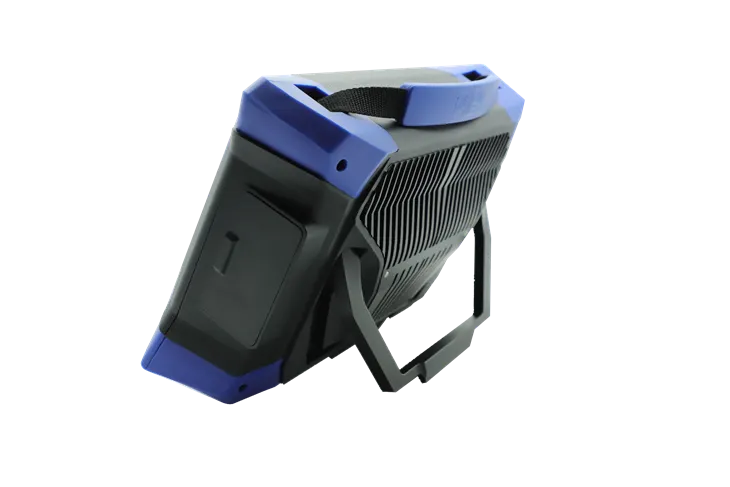

Le détecteur de tableau phasé à ultrason HSPA 30- x est un appareil polyvalent qui prend en charge la détection PA / TFM / TOFD et la fonctionnalité A-SCAN. Il est conçu pour être utilisé avec une large gamme de matériaux métalliques, y compris l'acier au carbone, l'acier inoxydable, l'acier en alliage, le cuivre, l'aluminium et les matériaux non métalliques. Le système détecte, localise, évalue et diagnostique et diagnostique divers défauts internes, tels que les fissures, les inclusions, la porosité et les vides - accélérer les différents processus et les formes structurelles, y compris les plaques, les soudures, les pièces de relève, les formes et les tuyaux.
Caractéristiques
● Le système propose une intégration multifonctionnelle, prenant en charge les capacités de détection PA (TFM / PCI / PWI), TOFD et A-SCAN.
● Visualiser les données d'interface améliore la vitesse de détection.
● L'instrument est facile à utiliser, avec un étalonnage automatique des éléments de réseau phasé.
● Les résultats de détection sont affichés dans des vues multiples A, C, L et 3D, simplifiant l'identification des défauts.
Zones de candidature
Détection des défauts de structures complexes composées d'acier au carbone, d'acier inoxydable, d'acier en alliage, de cuivre, d'aluminium et d'autres matériaux.
Paramètres techniques
|
Paramètre de tableau en phase |
|||
|
Classification des paramètres |
Options de paramètres |
Canal de paut |
Canal a-scan |
|
Configuration PA / UT |
T/R |
64/128 (PR) |
8- canal TOFD (4 paires de caps de pitch) |
|
Pulser |
Tension d'impulsion d'excitation |
50V-100V |
200V-350V |
|
|
Mode impulsion |
Vague carrée négative |
Vague carrée négative |
|
|
Largeur d'impulsion |
30ns -500 ns / 2,5ns |
30ns -500 ns / 2,5ns |
| Temps de montée en pouls | ＜ 8ns | ＜ 15ns | |
|
|
Fréquence de répétition d'impulsion |
200Hz -20 khz réglable |
100Hz -1 KHz réglable |
|
|
Retard |
0-20 μs / 2,5ns |
0-655 μs / 10ns |
| Transmettre l'impédance | 200Ω | 500/25Ω | |
|
Récepteur |
Recevoir un retard |
0 ~ 50μs / 10ns |
50 μs / 5ns |
|
|
Gamme |
8 0 db / 0.1db (analog) +30 db / 6db (numérique) |
11 0 db / 0,1 dB |
|
|
Bande passante du système |
0. 5mhz -20 Mhz |
0. 5mhz -15 Mhz |
|
Date Collection |
Taux d'échantillonnage |
100 MHz / 16bits |
200 MHz / 10bits |
|
|
Longueur maximale A-Scan |
Compte de points en temps réel |
2048 |
|
|
Mode de mise au point |
Normal / Dynamic / Full Range |
Normale |
|
|
Type de mise au point |
Profondeur, chemin sonore et horizontal |
Chemin du son |
| Débit d'images de mise au point total (pour le mode TFM) |
114Hz (64x256x256) |
/ | |
|
|
Vague de détection |
Détection complète, détection positive, détection négative, RF |
Détection complète, détection positive, détection négative, RF |
|
Analyser et afficher |
Type de balayage |
Scan / l-scan / composite-scan |
Une analyse |
|
|
Mode d'affichage |
A/B/C/L/S/3D |
A/B/C |
|
TCG programmable |
Nombre de points |
32 |
32 |
|
|
Valeur de gain maximale |
4 0 dB en étapes de 0,1 dB |
40 dB |
|
|
Pente de gain maximal |
40 dB / μs |
40 dB / μs |
|
Stockage de dattes |
SSD |
1 To |
|
|
Afficher |
Taille |
12.1'' |
|
|
|
Résolution |
1280×800 |
|
|
|
Type d'écran tactile |
Écran tactile capacitif |
|
|
Interface d'E / S |
USB |
USB3. 0 |
|
|
|
Ethernet |
1000 Mo / s (convertisseur USB) |
|
|
|
Sortie vidéo |
HDMI |
|
|
|
Encodeur |
ODU -7 Pin Encodeur à double canal |
|
|
Langue |
Chinois / anglais |
Chinois / anglais |
|
|
Pouvoir |
Tension d'alimentation CC |
DC24V / 6A |
|
|
|
Batterie |
10.8v -10. 67AH |
|
|
|
Heures de travail continues |
Supérieur ou égal à 4 heures |
|
|
Taille |
390 × 245 × 110 (mm) |
||
|
Poids |
6,5 kg (y compris la batterie) |
||
|
Température de fonctionnement |
(-10-45) degré (valeur de référence) |
||
|
Température de stockage |
(-10-45) degré (valeur de référence) |
||
